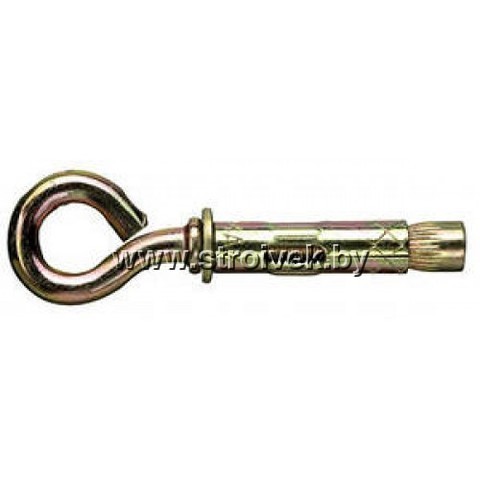

Анкерный болт с кольцом
Предназначен для крепления тяжеловесных конструкций к бетону, строительному камню и кирпичу. Может применяться для крепления к тонким бетонным перегородкам.
Состоит из болта с головкой в виде кольца, с метрической резьбой, подвижной муфты с продольными прорезями, шайбы и конусной гайки.
Материал: сталь.
Технические характеристики
Обозначение | Наружный D, мм | Длина без кольца, мм | Длина с кольцом, мм | Нагрузка, kH |
---|---|---|---|---|
8x40 | 8,0 | 35,0 | 55,0 | 10,0 |
10x60 | 10,0 | 60,0 | 95,0 | 12,0 |
12x70 | 12,0 | 70,0 | 110,0 | 25,0 |
12х130 | 12,0 | 130,0 | 185,0 | 25,0 |
Для установки рекомендуется сделать следующее:
- Просверлить отверстие, соответствующее диаметру анкера.
- Очистить отверстие от пыли и крошки.
- Установить анкер, можно немного стукнуть по нему молотком, чтобы дать более плотную усадку.
- В зависимости от конструкции анкера либо поворачиваем кольцо по часовой стрелке, либо затягиваем гайку, расположенную над гильзой сразу после кольца, до крепкой фиксации в материале.
